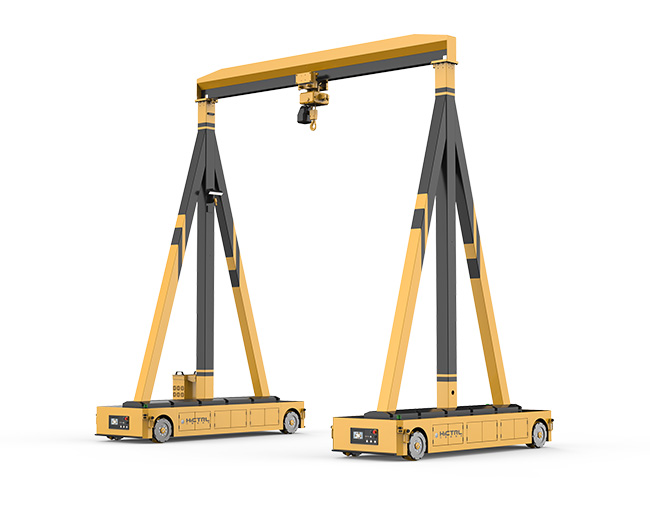

OMV智能龙门吊

产品简述 PRODUCT DESCRIPTION
OMV智能龙门吊由两台独立的全向平台转运车上安装龙门吊组成,两台平台转运车具有双车联动功能,共同托举龙门吊吊装物料进行前进、后退、横移、斜行、旋转等全方位任意方向移动。


功能简述

FUNCTION DESCRIPTION

1.采用麦克纳姆轮作为行走驱动轮,可全方位任意方向移动;
2.搭载视觉定位系统,通过视觉图像处理和视觉标定给予运动引导;
3.驱动轮带独立悬挂系统,保证车辆有足够的驱动力;
4.对角安装非接触式激光避障传感器,可先后通过报警、减速、停止三个阶段进行保护;
5.带自动充电系统,为车辆的有效运行提供保障;
6.具备遥控操作、自动运行两种操控方式。


核心优势 CORE ADVANTAGES
  • 全向移动

  • 颠覆传统

  • 超高精度

  • 零回转半径

  • 多种导航

  • 遥控操作

  • 无人操控

  • 远程管理


行业应用 INDUSTRY APPLICATION

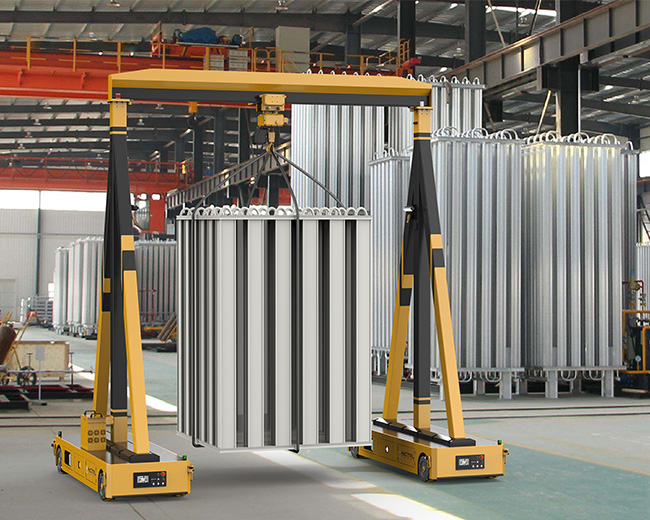

适用于工厂内部零件的吊装、转运。

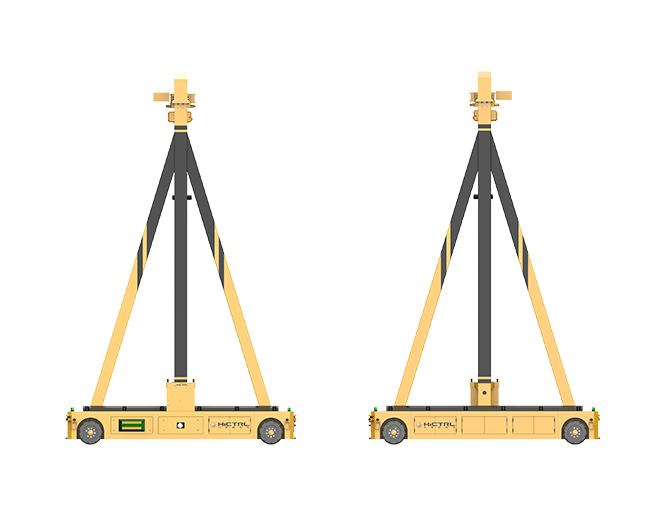

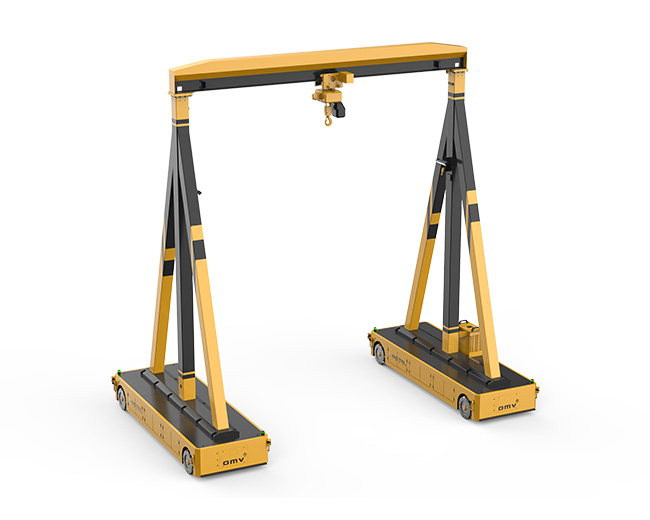

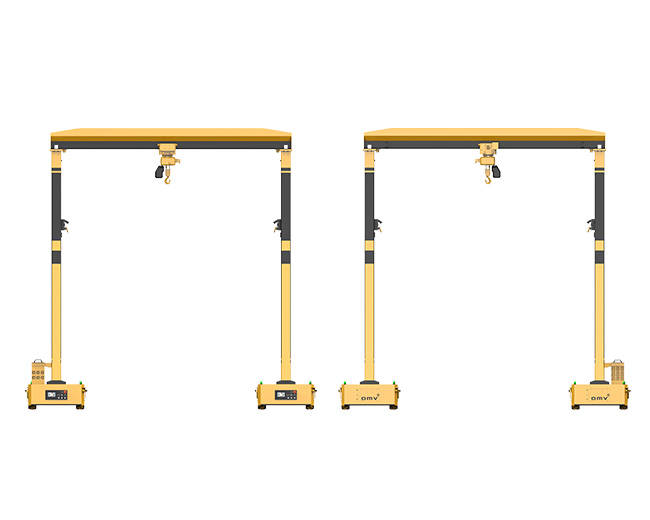

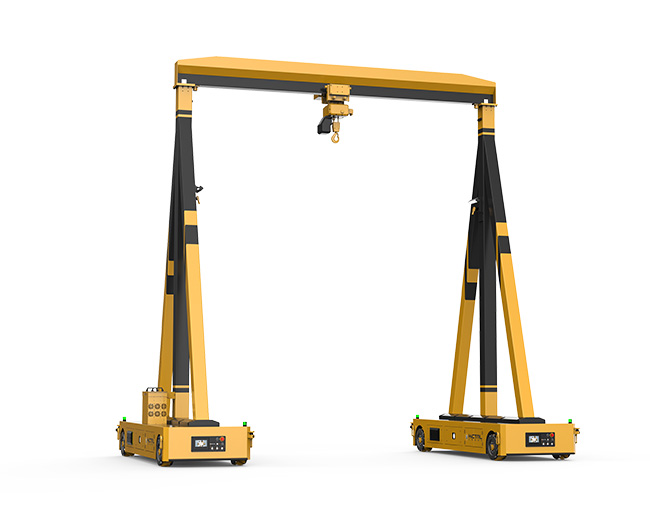

产品局部 PRODUCT PARTIAL
OMV智能龙门吊

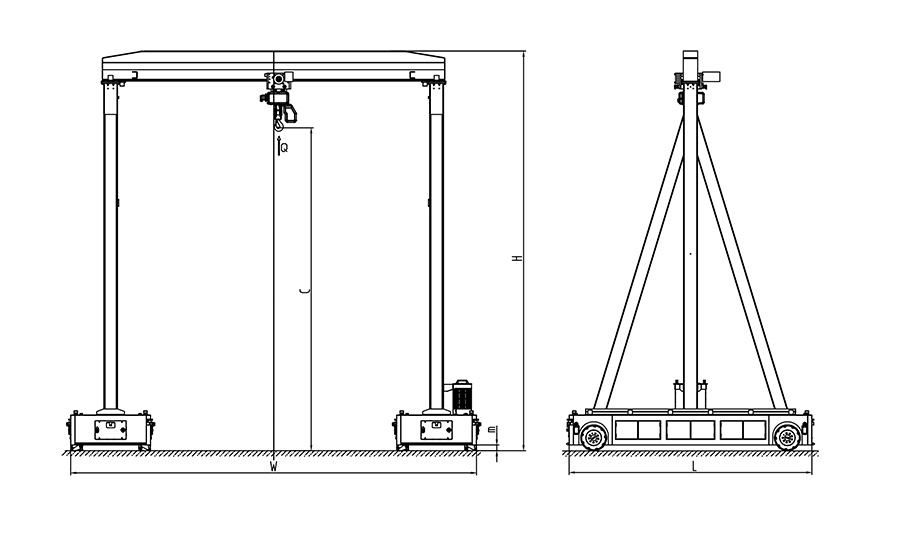

技术参数 TECHNICAL PARAMETERS
序号 项目 单位 设计值




1 产品型号 WG20
2 导航方式 视觉导航
3 额定载荷 Q kg 2000
4 自重(含蓄电池) kg 6000
5 轮胎种类 麦克纳姆轮
6 轮子数量 pcs 4×2
7 起吊高度 C mm 6000
8 动力形式 锂电池
9 行车制动 电磁制动




10 驱动源数量 4×2
11 全长 L mm 3500
12 全宽 W mm 5850
13 全高 H mm 7320
14 最小离地间隙 m mm 75
15 最小工作通道宽度 Ast mm 6550




16 最大前进速度(空载/满载) km/h 2.5/2.0
17 最大侧向速度(空载/满载) km/h 2.0/2.0
18 最大起吊速度(空载/满载) mm/s 100/90
19 最大爬坡度(空载/满载) % 3/3
20 整车对角尺寸 A mm 6850
其他 21 蓄电池规格 V/Ah 48/200×2
